Квадрант механический №К5118

Квадрант механический с уровнем предназначен для измерения и установки углов наклона в вертикальной плоскостиот 0 до 90".

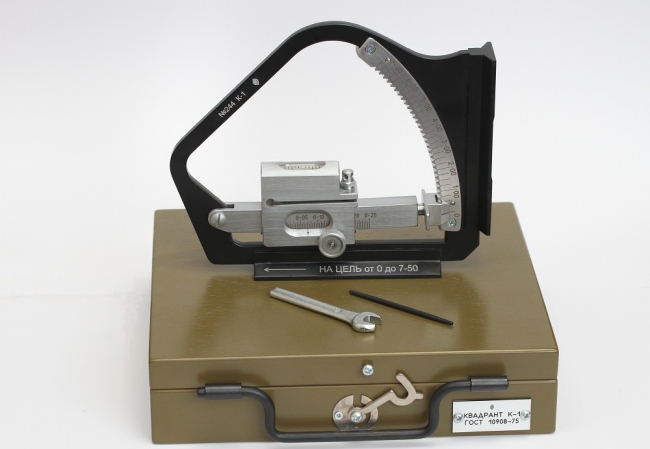

Измерение и установка необходимых наклонных углов от нуля до девяноста градусов по вертикали производится механическим квадрантом. Конструктивно квадрант представляет собой рамку, имеющую взаимно перпендикулярные опорные площадки, зубчатый сектор, направляющую дугу и движок с ампулой. Направляющая дуга при помощи зубчатого сектора устанавливается под определенным углом по отношению к опорной площадке с промежутком от 0 до 25. Фиксатор указателя, заходя между секторными зубьями, сохраняет установленное положение направляющей дуги, на которой, в свою очередь, находится движок с ампулой. Движок, при помощи регулировочной гайки и винта, перемещает ампулу. Отсчет углов осуществляется при помощи шкалы на зубчатом секторе, а перемещения ампулы – при помощи рисок на движке.

Для установки необходимого наклона отжимается указатель, и дуга поворачивается до необходимого значения, при котором фиксатор попадает в паз. Более точное значение угла выставляется при помощи шкалы, перемещая движок до полного совпадения ее значения с соответствующей риской.
